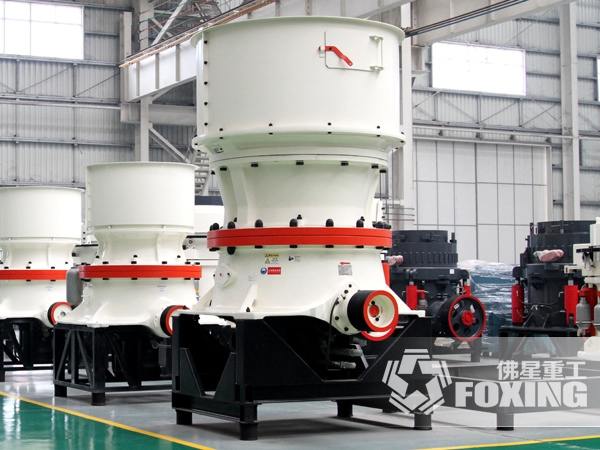

圓錐式破碎機

圓錐式破碎機介紹

圓錐式破碎機破碎腔型經過優化設計，并與擺動頻率、偏心距合理結合，保證了物料間層壓破碎，使本機的處理能力大大提高，并且產品粒形優良，并且破碎率高、工作穩定，是目前技術含量較高的設備。

性能優勢

1、圓錐式破碎機具有厚壁、高強度鑄焊本體，剛性好，穩固抗震。均采用高硬度材料制造，耐磨抗沖擊，且便于維護更換。

2、設備的動錐加厚了10mm，并且所有部件均有耐磨套保護，減少了損壞機率，降低維修費用，提高使用壽命25%以上。

3、采用和粒間層壓原理設計的特殊破碎腔及與之相匹配的轉速，取代傳統的單顆粒破碎原理，實現對物料的選擇性破碎，提高成品質量。

4、設備防塵功效高，采用正壓防塵系統和特殊的密封結構，能有效地保持潤滑油的清潔，延長潤滑部件的使用壽命。

工作原理

在圓錐破碎機的工作過程中，電動機通過傳動裝置帶動偏心套旋轉，動錐在偏心軸套的迫動下做旋轉擺動，動錐靠近靜錐的區段即成為破碎腔，物料受到動錐和靜錐的多次擠壓和撞擊而破碎。動錐離開該區段時，該處已破碎至要求粒度的物料在自身重力作用下下落，從錐底排出。

配件

1、機架：機架的基礎通過橡膠墊安放在水泥基礎上，與電動機的基礎是一個整體。

3、主軸：主軸粗而短承受的破碎力更大；另外主軸采用下端過熱配合固定在破碎機底座中。

4、偏心套總成：偏心套總成包括偏心套、偏心套軸套、大齒輪、配重及配重護罩，整個偏心套由一組推力軸承支撐，使其圍繞靜止的主軸旋轉。

5、動錐：動錐由安裝著球面瓦的瓦架支撐，動錐和可更換的動錐襯板一起構成轉動或驅動的破碎部件，與定錐和定錐襯板形成破碎腔，在生產中將破碎力傳到機架上。

6、定錐：定錐外徑上加工有螺紋，通過與調整環內的重級螺紋嚙合支撐在調整環內，可以調整的定錐襯板牢牢固定在定錐上。

7、飛輪：復合圓錐式破碎機飛輪一般都配置兩個飛輪，對稱布置，其中一個飛輪兼作皮帶輪。
